收藏！自動噴水滅火系統必背數據！

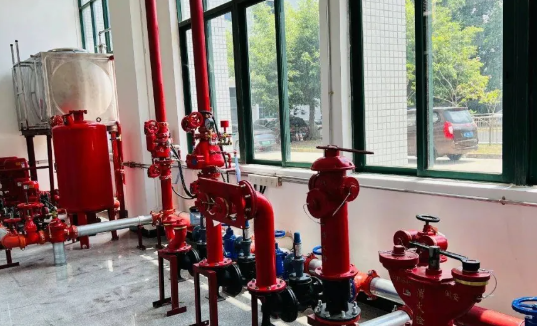

1.濕式系統適用環境溫度為4~70℃的場所。

2.干式系統適用環境溫度低于4℃或高于70℃的場所。

3. 閉式噴頭的公稱動作溫度通常高于環境更高 溫度30 ℃。

4.常用的閉式噴頭有公稱動作溫度68℃(色標為紅色)、93℃(色標為綠色)的玻璃球噴頭。

5.末端試水裝置動作放水或噴頭因火災高溫煙氣動作噴水，出水壓力不低于0.05 MPa。

6.濕式報警閥開啟，水力警鈴動作并應在5~90s內發出報警鈴聲，水力警鈴的工作壓力不應小于0.05MPa，且距水力警鈴3m遠處警鈴聲強不應小于70dB。

7.最不利點做末端放水試驗時，自放水開始至水泵啟動為止，時間不應超過5min。如為火災發生自動啟泵時 ，消防水泵應在55s內投入正常運行。

8.為檢測系統側管網的嚴密性，氣壓維持裝置、控制盤、空氣供給裝置三者之間相互配合使用，將系統側管網氣壓維持在0.03~0.05MPa。

9.機械應急啟動時，應確保消防水泵在報警后5min內正常工作。

10.干式系統的供氣管道采用鋼管時，管徑不宜小于15mm；采用銅管時，管徑不宜小于10mm。

11.水平設置的管道宜有坡度，并應坡向泄水閥。充氣管道的坡度不宜小于2％，準工作狀態不充水管道的坡度不宜小于4％。

12.公稱直徑大于或等于100mm的管道與頂板 、墻面的安裝距離不宜小于200mm。

13.當管道的公稱直徑等于或大于50mm時 ，每段配水干管或配水管設置的防晃支架不應少于1個，且防晃支架的間距不宜大于15m。

14.豎直安裝的配水干管除中間用管卡固定外 ，還應在其始端和終端設防晃支架或采用管卡固定，其安裝位置距地面或樓面的距離宜為1.5~1.8m。

15.穿過墻體或樓板時應加設套管，套管長度不得小于墻體厚度，穿過樓板的套管 其 頂部應高出裝飾地面20mm ; 穿過衛生間或廚房樓板的套管，其頂部應高出裝飾地面50mm, 且套管底部應與樓板底面相平。

16.配水干管、配水管應做紅色或紅色環圈標志。紅色環圈標志的寬度不應小于20mm ,間隔不宜大于4m , 在一個獨立的單元內環圈不宜少于2 處。

17.配水管兩側每根配水支管控制的標準流量灑水噴頭數量 ，輕危險級、中危險級場所不應超過8只。同時，在吊頂上下設置噴頭的配水支管 ，上下側均不應超過8只。嚴重危險級及倉庫危險級場所均不應超過6只 。

18.當梁、通風管道、成排布置的管道、橋架等障礙物的寬度大于1.2m時，其下方應增設噴頭；

19.采用早期抑制快速響應噴頭和特殊應用噴頭的場所，當障礙物寬度大于0.6m時, 其下方應增設噴頭。

20.自動噴水滅水系統應有備用灑水噴頭，其數量不應少于總數的1％，且每種型號均不得少于10只。

21.濕式系統不宜超過800只，干式系統不宜超過500只。

22.每個報警閥組供水的更高 與更低 位置灑水噴頭，其高程差不宜大于50m。

23.報警閥組安裝的位置應符合設計要求；距室內地面高度宜為1.2m ; 兩側與墻的距離不應小于0.5m ; 正面與墻的距離不應小于1.2m ; 報警閥組凸出部位之間的距離不應小于0.5m 。

24.水力警鈴的工作壓力不應小于0.05 MPa, 應設在有人值班的地點附近或公共通道的外墻上；與報警閥連接的管道，其管徑應為20mm, 總長不宜大于20m; 且距水力警鈴3m遠處警鈴聲強不應小于70dB。

25.干式報警閥組安裝完成后，應向報警閥氣室注入高度為50~100mm 的清水。

26.充氣連接管接口應在報警閥氣室充注水位以上的部位，且充氣連接管的直徑不應小于15mm。

27.在水流指示器入口前設置控制閥時，應采用信號閥，與水流指示器之間的距離不宜小于300mm。

28. 每個報警閥組控制的最不利點灑水噴頭處應設末端試水裝置 ，其他防火分區、樓層均應設直徑為25mm的試水閥。

29.末端試水裝置的出水，應采取孔口出流的方式排入排水管道 ，排水立管宜設伸頂通氣管，且管徑不應小于75mm 。

30.末端試水裝置和試水閥應有標識 ，其安裝距地面的高度宜為1.5m。

31 .消防水泵應在消防水泵房內設置流量和壓力測試裝置，且每臺消防水泵出水管上應設置DN65的試水管，并采取排水措施。

32.濕式報警閥組水力警鈴應在5~90s內發出報警鈴聲。

33.用聲級計測量水力警鈴聲音強度，距離水力警鈴3m處 ，警鈴聲壓級不應小于70dB。

34.干式報警閥組因為沒有延遲器，故水力警鈴應在15s內發出報警鈴聲。

35.在干式系統測試過程中，在打開末端試水裝置后 ，測量系統充水時間不宜大于1min。

36.測試完成后，需將配水管道內的水排盡，在報警閥氣室注入高度為50~100mm的清水，并恢復配水管內氣壓，使系統恢復至正常工作狀態。
